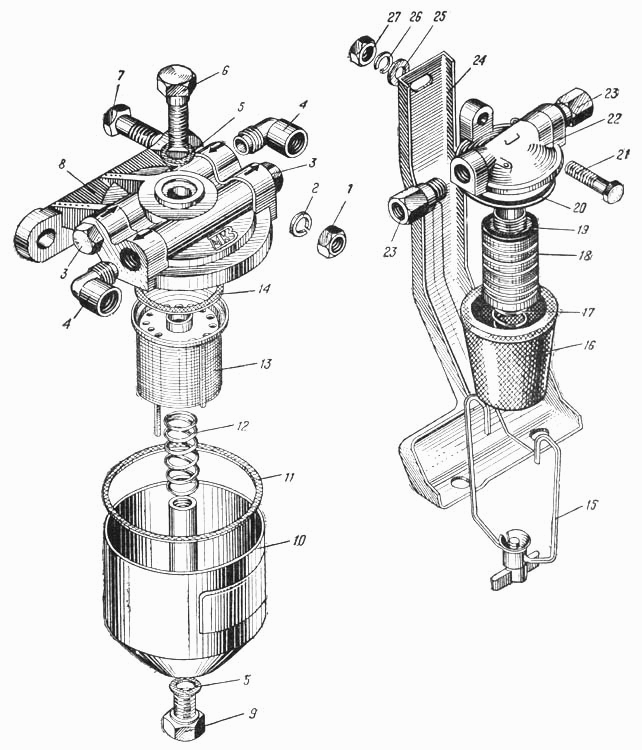

Фильтр-отстойник тонкой очистки топлива
| № позиции |
№ детали |
Наименование детали |
| 1 |
250512-П29 |
Гайка М10 |
| 2 |
252136-П2 |
Шайба 10 пружинная |
| 3 |
262542-П8 |
Пробка 1/4" |
| 4 |
339115-П29 |
Угольник М14х1,5 К1/4" |
| 5 |
150В-1105033 |
Прокладка болта и пробки |
| 6 |
150В-1105035 |
Болт крепления крышки |
| 7 |
201500-П29 |
Болт М10 |
| 8 |
150В-1105015 |
Крышка фильтра-отстойника |
| 9 |
150В-1105081 |
Пробка сливная |
| 10 |
150В-1105060 |
Корпус фильтра-отстойника в сборе |
| 11 |
485-1105075 |
Прокладка крышки фильтра-отстойника |
| 12 |
150В-1105048 |
Пружина фильтра-отстойника |
| 13 |
150В-1105020 |
Элемент фильтрующий в сборе |
| 14 |
150В-1105045 |
Прокладка фильтрующего элемента |
| 15 |
120-1106030 |
Скоба крепления стакана в сборе |
| 16 |
130-1117041-А |
Стакан фильтра |
| 17 |
111-1117035 |
Пружина фильтрующего элемента |
| 18 |
130-1117050 |
Каркас фильтра с фильтрующим элементом в сборе |
| 19 |
111-1117114 |
Прокладка каркаса |
| 20 |
111-1117021 |
Прокладка корпуса |
| 21 |
201460-П8 |
Болт М8х30 |
| 22 |
130-1117020-Г |
Корпус фильтра |
| 23 |
300304-П8 |
Штуцер |
| 24 |
375-1117135 |
Кронштейн крепления фильтра тонкой очистки топлива |
| 25 |
252005-П8 |
Шайба 8 |
| 26 |
252135-П2 |
Шайба 8 пружинная |
| 27 |
250510-П8 |
Гайка М8 |
