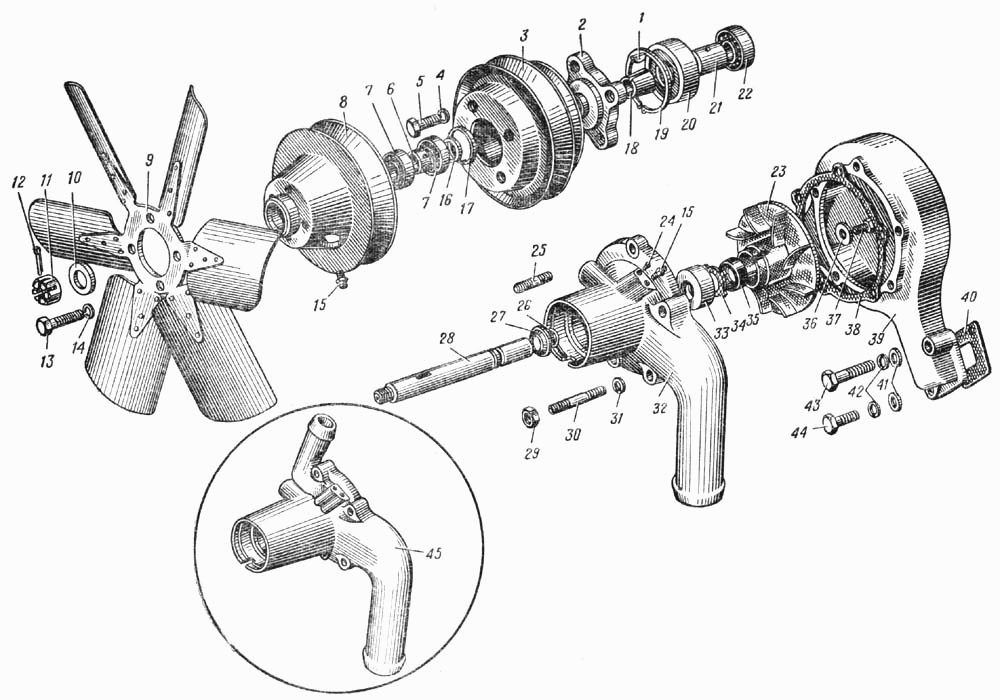

Водяной насос и вентилятор автомобиля Урал-375Д
| № позиции |
№ детали |
Наименование детали |
| 1 |
304925-П |
Шпонка сегментная |
| 2 |
131-1307024-А |
Ступица шкива водяного насоса |
| 3 |
375-1307025-Б |
Шкив водяного насоса |
| 4 |
252136-П2 |
Шайба 10 пружинная |
| 5 |
201496-П8 |
Болт М10х22 крепления шкива |
| 6 |
131-1308249 |
Втулка распорная |
| 7 |
120-1307050 |
Подшипник ступицы шкива вентилятора в сборе (N 20703 по ГОСТ) |
| 8 |
375-1308025 |
Шкив вентилятора |
| 9 |
375-1308012-Г |
Вентилятор (крестовина с лопастями) в сборе |
| 10 |
305856-П29 |
Шайба 14,5 |
| 11 |
250870-П8 |
Гайка М14х1,5 крепления шкива |
| 12 |
258040-П8 |
Шплинт 3х25 |
| 13 |
201496-П29 |
Болт М10-6gх22 |
| 14 |
252136-П9 |
Шайба пружинная 10 |
| 15 |
304814-П |
Масленка в сборе |
| 16 |
131-1308087 |
Кольцо распорное |
| 17 |
307770-П |
Кольцо распорное |
| 18 |
120-1308026 |
Втулка конусная |
| 19 |
130-1307053 |
Кольцо подшипников замковое |
| 20 |
306574-П |
Подшипник вала водяного насоса передний в сборе (N 160703А по ГОСТ) |
| 21 |
131-1307052 |
Втулка подшипников распорная |
| 22 |
120-1307051 |
Подшипник вала водяного насоса задний в сборе (N 20803 по ГОСТ) |
| 23 |
130-1307032 |
Крыльчатка водяного насоса |
| 24 |
262531-П |
Пробка 1/8" |
| 25 |
304070-П8 |
Шпилька М8-М8х1х24 |
| 26 |
120-1307044 |
Кольцо пружинное |
| 27 |
120-1307026 |
Водосбрасыватель водяного насоса |
| 28 |
131-1307023 |
Вал водяного насоса |
| 29 |
250511-П8 |
Гайка М8х1 |
| 30 |
308618-П8 |
Шпилька М8-М8х1х37 крепления корпуса подшипников длинная |
| 31 |
252135-П2 |
Шайба 8 пружинная |
| 32 |
131-1307013 |
Корпус подшипников водяного насоса |
| 33 |
164-1307031 |
Обойма крыльчатки водяного насоса |
| 34 |
120-1307040-Б3 |
Шайба упорная |
| 35 |
130-1307033 |
Уплотнитель водяного насоса в сборе |
| 36 |
305836-П |
Шайба 8,5 |
| 37 |
301221-П8 |
Болт М8х16 крепления крыльчатки |
| 38 |
130-1307246 |
Прокладка корпуса подшипников |
| 39 |
130-1307015 |
Корпус водяного насоса |
| 40 |
130-1307048 |
Прокладка водяного насоса |
| 41 |
252006-П8 |
Шайба 10 |
| 43 |
200321-П8 |
Болт М10х60 крепления водяного насоса длинный |
| 44 |
201500-П8 |
Болт М10х32 |
| 45 |
131-1307013-Б |
Корпус подшипников водяного насоса |
|
131-1307010-В |
Насос водяной в сборе |
|
375-1307010 |
Насос водяной в сборе |
