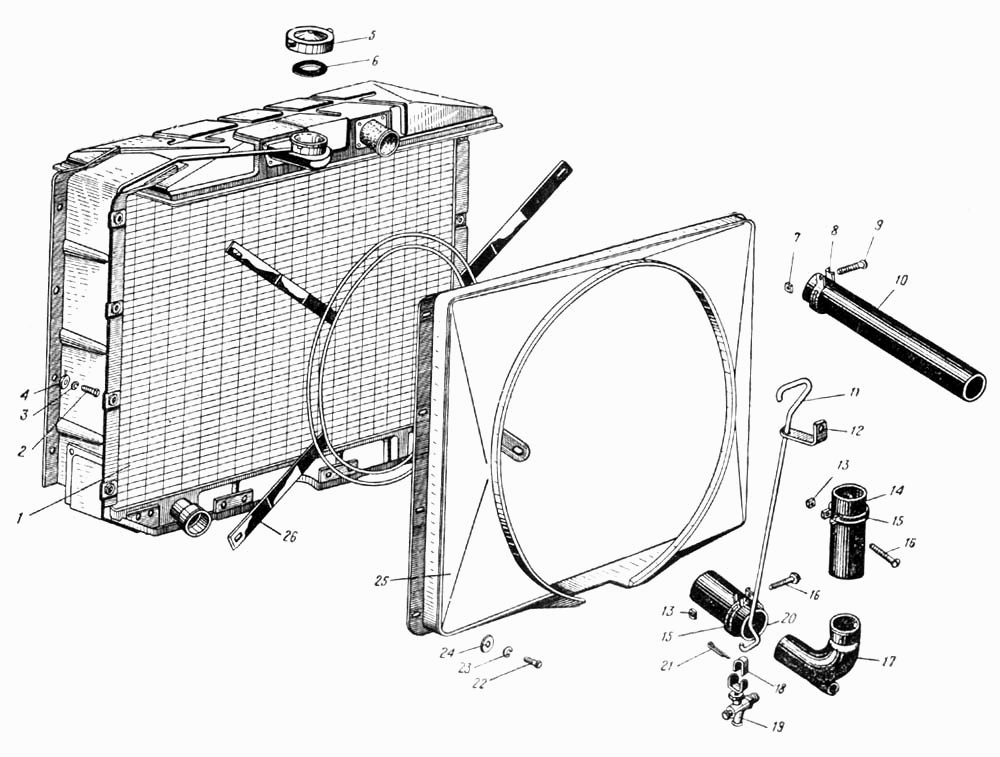

| № позиции |
№ детали |
Наименование детали |
| 1 |
375-1301010-Ж |
Радиатор в сборе |
| 2 |
201455-П29 |
Болт М8-6gх18 |
| 3 |
252135-П9 |
Шайба пружинная 8 |
| 4 |
252005-П29 |
Шайба 8 |
| 5 |
12-1304010 |
Прокладка радиатора в сборе |
| 6 |
12-1304028 |
Прокладка уплотнительная |
| 7 |
251084-П29 |
Гайка М5 |
| 8 |
288017-П29 |
Хомут крепления шланга |
| 9 |
333771-П29 |
Винт М5х35 |
| 10 |
375-1303010-Б |
Шланг отводной |
| 11 |
130-1305046 |
Стержень привода управления сливным краном |
| 14 |
375-1303031 |
Шланг подводного патрубка верхний |
| 15 |
288019-П29 |
Хомут крепления шланга |
| 17 |
375-1303040 |
Патрубок подводной |
| 19 |
375-1305010 |
Кран сливной в сборе |
| 20 |
375-1303030 |
Шланг подводного патрубка нижний |
| 22 |
201454-П29 |
Болт М8-6gх16 |
| 25 |
375-1309010-Д |
Кожух вентилятора в сборе |
| 26 |
375-1309040 |
Кольца защитные с пружинами в сборе |
