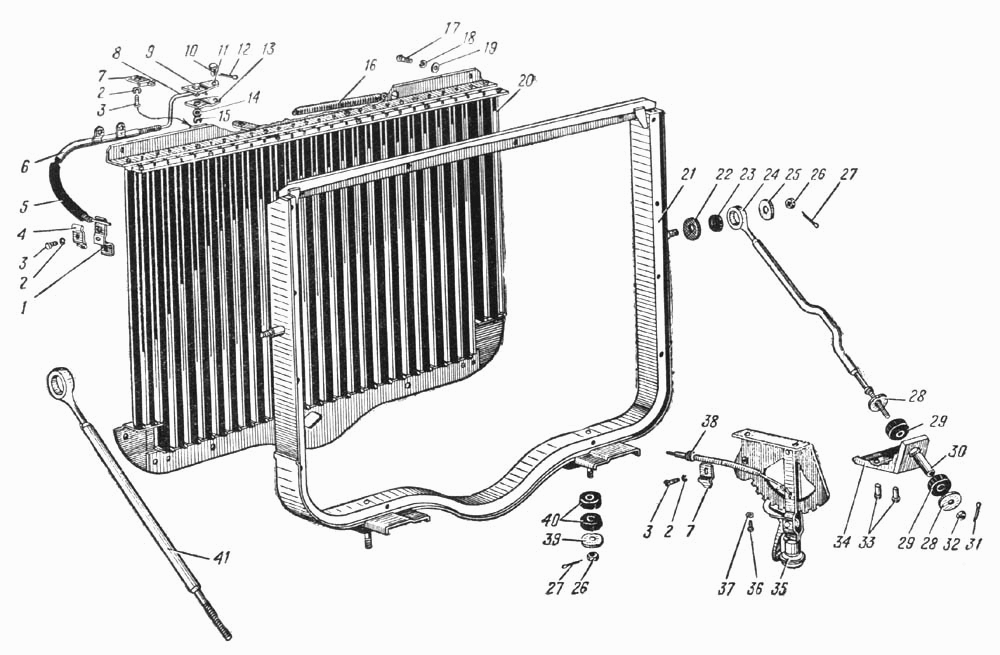

Подвеска и жалюзи радиатора
| № позиции |
№ детали |
Наименование детали |
| 1 |
375-1310231 |
Кронштейн крепления оболочки троса |
| 2 |
252134-П9 |
Шайба пружинная 6 |
| 3 |
201418-П29 |
Болт М6-6gх16 |
| 4 |
375-1310233 |
Зажим оболочки троса |
| 5 |
375-1310219 |
Трубка изолирующая оболочки троса |
| 6 |
375-1310225 |
Трос жалюзи с направляющей в сборе |
| 7 |
353-1310240 |
Скоба крепления оболочки троса |
| 8 |
375-1310206 |
Трос тяги привода жалюзи в сборе |
| 9 |
330990-П29 |
Болт М8х16 |
| 10 |
260008-П29 |
Палец 6х12 |
| 11 |
375-1310154 |
Серьга крепления троса верхняя |
| 12 |
258011-П29 |
Шплинт 2х10 |
| 13 |
375-1310167 |
Серьга крепления троса нижняя |
| 14 |
250510-П29 |
Гайка М8-6Н |
| 15 |
252135-П9 |
Шайба пружинная 8 |
| 16 |
375-1310179 |
Пружина закрывающая |
| 17 |
201455-П29 |
Болт М8-6gх18 |
| 18 |
252005-П29 |
Шайба 8 |
| 20 |
375-1310010-Б |
Жалюзи радиатора в сборе |
| 21 |
375-1302010-Д |
Рамка подвески радиатора в сборе |
| 22 |
21-0412 |
Шайба 14 |
| 23 |
375-1302041 |
Втулка тяги крепления радиатора |
| 24 |
375-1302055-Б |
Тяга крепления радиатора правая в сборе |
| 25 |
375-1302043 |
Шайба 12,5 |
| 26 |
250959-П29 |
Гайка М12 |
| 27 |
258041-П29 |
Шплинт 3,2х32 |
| 28 |
375-1302052 |
Шайба подвески радиатора |
| 29 |
375-1302060 |
Подушка подвески радиатора |
| 30 |
375-1302054 |
Трубка распорная подвески радиатора |
| 31 |
258038-П29 |
Шплинт 3,2х16 |
| 32 |
250512-П29 |
Гайка М10 |
| 33 |
252773-П |
Заклепка 8х26 |
| 34 |
375-1302045 |
Кронштейн крепления тяги радиатора на раме в сборе |
| 35 |
375-1310210-Б |
Привод управления жалюзи в сборе |
| 36 |
201453-П29 |
Болт М8-6gх14 |
| 37 |
252235-П29 |
Шайба 8 |
| 38 |
Н-2017 |
Втулка проходная |
| 39 |
335632-П29 |
Шайба 12 |
| 40 |
375-1302040-А |
Подушка подвески радиатора |
| 41 |
375-1302030-А |
Тяга крепления радиатора левая в сборе |
